SCB11-35KV干式變壓器安全、阻燃、防火、無污染，可直接安裝在負荷中心。免維護安裝簡單。具有良好的防潮性能，停止后可以在沒有預干燥的情況下開始運轉。在低損耗、低局部放電、低噪音、強制空冷條件下，以120%額定負荷運行。獨立的溫度保護和控制系統為變壓器的安全運行提供了可靠的保證。該產品的可靠性指標已達到國內先進水平。

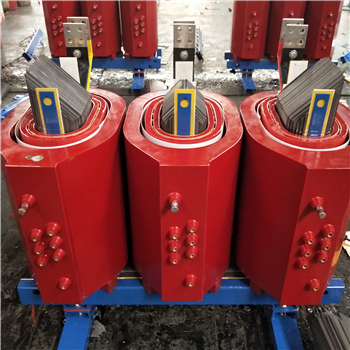

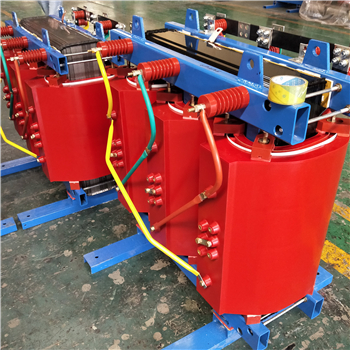

SCB11-35KV干式變壓器
產品特性分析
1.用銅線或銅箔纏繞線圈，用玻璃纖維增強，用不含填料的環氧樹脂進行真空干燥、脫氣、除濕。整體鑄造機械強度高，抗短路能力強，抗沖擊能力強。
2.高壓繞組第一端和中間抽頭采用銅嵌式結構，剛性好，齒輪調節方便，美觀整潔。
3.鐵心采用優質晶粒取向冷軋硅鋼片層壓，45度全傾斜多層臺階接縫。表面覆蓋樹脂絕緣涂層，具有防潮、防銹、隔音性能。
4.在鐵芯、夾具和線圈之間使用彈性部件，將線圈維持在穩定的壓縮狀態，降低噪音。
5.變壓器采用自冷設計，在整體鑄造的高(低)壓電線筒壁內預留縱向通風通道?？砂◤?qiáng)制空氣冷卻裝置(冷卻風扇)。通過使用強制空冷裝置，能夠使輸出能力提高50%。
6.一種溫度控制裝置，其配置在低壓線圈的上部埋入孔中以進行切斷(Pt100)。自動啟動和停止冷卻風扇，提供故障報警、超溫報警、超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。
產品執行標準
1.GB1094.1-2007《干式電力變壓器》
2.GB/T10228-2008干式電力變壓器技術參數與要求
3.GB1094.1-2003《電力變壓器第3部分：絕緣等級、絕緣試驗及外絕緣空氣間隙》
4.JB/T1008-20046~500KV變壓器的音階
5.JB/T56009-1998干式電力變壓器產品質量分?jǐn)?shù)等
規格
1.產品型號
2.三線圈組變壓器的額定容量(kVA)、高、中、低壓線圈組容量比(%)
3.高壓額定恒壓(kV)、電壓調整方法、階段、抽頭電壓百分比(%)
4.中壓額定電壓(kV)、電壓調整方法、級及極化電壓百分比(%)
5.低壓額定恒定電壓(kV)
6.短溝道阻抗(%)
7.鏈接組標簽
8.冷卻方法
9.特殊要求：如環境溫度、海拔高度、相關系數、頻率、負載分流開關、絕緣等級、環境要求。
